Pressure Drop hệ thống khí nén là gì?

Trong quá trình vận hành hệ thống khí nén, nhiều doanh nghiệp gặp tình trạng áp suất tại điểm sử dụng thấp hơn đáng kể so với áp suất hiển thị trên máy nén khí. Khi hiện tượng này xảy ra, giải pháp thường được lựa chọn là tăng áp suất cài đặt của máy nén. Tuy nhiên, đây chỉ là cách xử lý phần ngọn, trong khi nguyên nhân gốc rễ thường đến từ Pressure Drop hệ thống khí nén.

Pressure Drop (tổn thất áp suất) là sự suy giảm áp suất của khí nén khi di chuyển từ đầu ra máy nén khí đến điểm tiêu thụ. Mức sụt áp này xuất hiện do ma sát trong đường ống, trở lực của các thiết bị xử lý khí và nhiều yếu tố khác trong quá trình vận chuyển khí nén.

Trong một hệ thống được thiết kế đúng kỹ thuật, Pressure Drop luôn tồn tại nhưng phải được kiểm soát trong giới hạn cho phép. Nếu mức sụt áp quá lớn, doanh nghiệp sẽ phải tăng áp máy nén để bù lại lượng áp suất bị mất, kéo theo chi phí điện năng tăng lên đáng kể và làm giảm tuổi thọ của toàn bộ hệ thống.

Đối với các hệ thống sử dụng máy nén khí Hitachi công suất từ 22 kW đến trên 250 kW, việc kiểm soát Pressure Drop không chỉ giúp tiết kiệm điện mà còn duy trì lưu lượng khí ổn định, đảm bảo chất lượng sản phẩm và giảm chi phí bảo trì trong dài hạn.

Pressure Drop ảnh hưởng như thế nào đến hệ thống khí nén?

Nhiều nhà máy cho rằng chỉ cần máy nén vẫn đạt áp suất cài đặt thì hệ thống đang hoạt động bình thường. Trên thực tế, áp suất tại đầu ra máy nén chỉ phản ánh một phần của hệ thống. Điều quan trọng hơn là áp suất tại vị trí tiêu thụ.

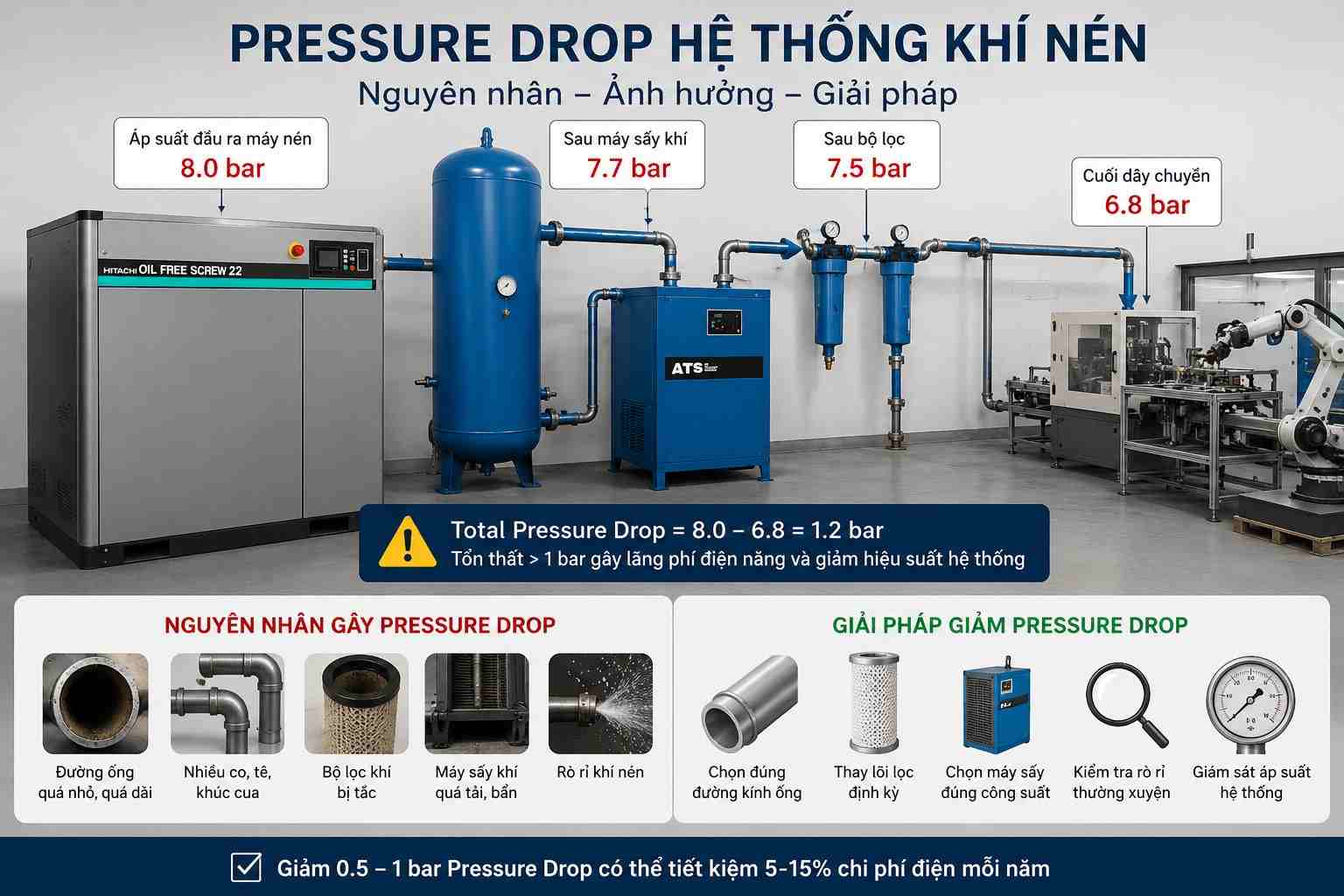

Ví dụ:

• Máy nén khí cài đặt: 8 bar
• Sau máy sấy còn: 7,7 bar
• Sau bộ lọc còn: 7,5 bar
• Cuối dây chuyền sản xuất chỉ còn: 6,8 bar

Như vậy, hệ thống đã mất hơn 1 bar áp suất trước khi khí đến nơi sử dụng.

Con số tưởng chừng nhỏ này lại gây ra nhiều hệ lụy:

• Máy CNC hoạt động thiếu ổn định.
• Xi lanh khí nén mất lực đẩy.
• Robot thao tác chậm hơn.
• Van điều khiển phản ứng không chính xác.
• Dây chuyền phải tăng áp suất cài đặt.
• Điện năng tiêu thụ tăng.
• Máy nén phải chạy tải lâu hơn.
• Chu kỳ bảo dưỡng rút ngắn.

Theo kinh nghiệm thực tế trong nhiều dự án cải tạo hệ thống khí nén, chỉ cần giảm được khoảng 0,5–1 bar Pressure Drop cũng có thể mang lại mức tiết kiệm điện đáng kể, đặc biệt với các hệ thống vận hành liên tục 24/7.

Tiêu chuẩn Pressure Drop bao nhiêu là đạt?

Không phải mọi mức sụt áp đều là bất thường. Điều quan trọng là giá trị này phải nằm trong giới hạn thiết kế.

Thông thường, các kỹ sư hệ thống khí nén sẽ áp dụng các mức tham khảo sau:

Nếu tổng Pressure Drop vượt quá 0,7–1 bar, hệ thống nên được kiểm tra và đánh giá lại ngay.

Đối với các nhà máy điện tử, thực phẩm, dược phẩm hoặc sản xuất linh kiện chính xác sử dụng máy nén khí Hitachi biến tần, yêu cầu về độ ổn định áp suất còn nghiêm ngặt hơn. Chỉ cần dao động áp suất nhỏ cũng có thể ảnh hưởng đến chất lượng sản phẩm hoặc làm tăng tỷ lệ lỗi trên dây chuyền.

Những nguyên nhân phổ biến gây Pressure Drop hệ thống khí nén

Trong quá trình khảo sát hiện trường, các kỹ sư thường nhận thấy Pressure Drop không xuất phát từ một nguyên nhân duy nhất mà là sự cộng hưởng của nhiều yếu tố.

1. Đường ống có đường kính quá nhỏ

Đây là nguyên nhân phổ biến nhất.

Khi lưu lượng khí lớn nhưng đường kính ống nhỏ, vận tốc dòng khí tăng cao, làm ma sát giữa khí và thành ống lớn hơn, từ đó gây sụt áp.

Ví dụ: Một máy nén Hitachi 75 kW cung cấp lưu lượng khoảng 12 m³/phút. Nếu sử dụng Ống DN40 thay vì DN65 Pressure Drop có thể tăng gấp nhiều lần, mặc dù máy nén vẫn hoạt động hoàn toàn bình thường.

Không ít doanh nghiệp chỉ quan tâm đến chi phí đầu tư ban đầu mà lựa chọn đường ống nhỏ để tiết kiệm vật tư. Tuy nhiên, khoản tiết kiệm này thường không đáng kể so với chi phí điện năng phát sinh trong suốt vòng đời hệ thống.

2. Đường ống quá dài và nhiều khúc cua

Khí nén không chỉ mất áp do chiều dài đường ống mà còn do mỗi điểm đổi hướng. Một co 90° tiêu chuẩn có thể tạo ra trở lực tương đương với nhiều mét đường ống thẳng. Nếu hệ thống có quá nhiều co, tê, van hoặc đoạn thu – mở rộng không hợp lý, tổng Pressure Drop sẽ tăng lên đáng kể.

Trong các dự án cải tạo hệ thống khí nén, việc tối ưu lại sơ đồ đường ống thường mang lại hiệu quả rõ rệt mà không cần thay đổi máy nén khí.

3. Bộ lọc khí bị tắc

Bộ lọc khí là thiết bị rất dễ bị bỏ quên trong quá trình bảo trì. Khi lõi lọc tích tụ bụi, dầu và hơi nước, lưu lượng khí đi qua bị cản trở, dẫn đến áp suất sau lọc giảm mạnh.

Dấu hiệu thường gặp:

• Đồng hồ trước và sau lọc chênh áp lớn.
• Máy nén chạy tải nhiều hơn.
• Điểm sử dụng thiếu áp.
• Máy sấy hoạt động không ổn định.

Thực tế, nhiều nhà máy thay dầu máy nén đúng định kỳ nhưng lại sử dụng lõi lọc khí trong nhiều năm mà không thay thế. Đây là một trong những nguyên nhân khiến Pressure Drop tăng dần theo thời gian mà người vận hành khó nhận ra.

4. Máy sấy khí hoạt động không đúng công suất

Máy sấy khí cũng là một điểm gây tổn thất áp suất nếu:

• Chọn sai công suất.
• Bộ trao đổi nhiệt bị bám bẩn.
• Van xả nước hoạt động không ổn định.
• Bộ ngưng tụ bị tắc.
• Đường ống bên trong bị bẩn.

Ở các hệ thống khí nén Hitachi, việc lựa chọn máy sấy có lưu lượng tương đương hoặc lớn hơn lưu lượng thực tế của máy nén là yếu tố quan trọng để hạn chế Pressure Drop.

5. Rò rỉ khí nén

Nhiều người cho rằng rò rỉ chỉ gây thất thoát lưu lượng. Thực tế, khi lượng khí thất thoát lớn, máy nén phải tăng lưu lượng cấp để bù đắp. Điều này làm vận tốc khí trong đường ống tăng lên, kéo theo tổn thất áp suất lớn hơn ở các đoạn ống, bộ lọc và thiết bị xử lý khí.

Các điểm rò rỉ thường gặp gồm:

• Khớp nối nhanh.
• Van khóa.
• Ống mềm.
• Gioăng lão hóa.
• Khớp ren.
• Van điện từ.
• Đầu nối thiết bị sử dụng khí.

Hướng dẫn xử lý Pressure Drop hệ thống khí nén Hitachi trên thực tế

Sau khi xác định hệ thống đang gặp tình trạng sụt áp, điều quan trọng không phải là tăng áp suất cài đặt của máy nén khí mà là xác định chính xác vị trí phát sinh Pressure Drop. Trong quá trình triển khai, đội ngũ kỹ thuật thường kiểm tra toàn bộ hệ thống theo trình tự từ nguồn cấp khí đến điểm sử dụng cuối cùng để tránh bỏ sót nguyên nhân.

Dưới đây là quy trình kiểm tra được áp dụng phổ biến trong các dự án tối ưu hệ thống khí nén Hitachi tại các nhà máy điện tử, cơ khí, thực phẩm, dệt may và sản xuất linh kiện.

Quy trình 7 bước kiểm tra Pressure Drop hệ thống khí nén

Bước 1: Đo áp suất ngay tại đầu ra máy nén khí

Đây là giá trị áp suất chuẩn của hệ thống. Đo áp suất ngay sau máy nén khi máy đang vận hành ở chế độ Full Load, sau đó ghi nhận:

• Áp suất cài đặt
• Áp suất thực tế
• Lưu lượng vận hành
• Tải của máy (% Load)

Nếu ngay tại đầu ra máy nén đã xuất hiện hiện tượng dao động áp suất bất thường thì cần kiểm tra:

• Van hút
• Van áp suất tối thiểu
• Bộ tách dầu
• Cảm biến áp suất
• Bộ điều khiển

Đối với các dòng Hitachi DSP, Hitachi HISCREW NEXT III hoặc Hitachi Oil Free, dữ liệu vận hành có thể được theo dõi trực tiếp trên màn hình điều khiển hoặc thông qua hệ thống giám sát từ xa nếu được tích hợp.

Bước 2: Đo áp suất trước và sau máy sấy khí

Máy sấy khí luôn tạo ra một mức tổn thất áp suất nhất định.

Thông thường:

• Máy sấy hoạt động tốt:
  Pressure Drop khoảng 0,10–0,20 bar

Nếu đo được 0.4 bar, 0.5 bar hoặc cao hơn thì cần kiểm tra:

• Bộ trao đổi nhiệt
• Van bypass
• Bộ tách nước
• Đường xả nước ngưng
• Lưu lượng thực tế có vượt công suất máy sấy hay không

Trong nhiều trường hợp thực tế, nguyên nhân không nằm ở việc máy sấy bị hỏng mà do nhà máy mở rộng sản xuất nhưng vẫn sử dụng máy sấy cũ, khiến lưu lượng khí vượt quá khả năng thiết kế.

Bước 3: Kiểm tra chênh áp trên bộ lọc khí

Đây là bước rất nhiều doanh nghiệp bỏ qua.

Một bộ lọc mới thường chỉ tạo ra: 0,05–0,15 bar

Sau thời gian sử dụng bụi, dầu, nước và cặn carbon sẽ bám trên lõi lọc. Nếu chênh áp vượt: 0,35–0,40 bar nên thay lõi lọc thay vì tiếp tục sử dụng.

Một sai lầm khá phổ biến là chỉ thay lõi lọc khi bị rách hoặc tắc hoàn toàn. Trên thực tế, ngay cả khi khí vẫn đi qua bình thường, tổn thất áp suất đã có thể tăng lên đáng kể và làm tiêu tốn thêm điện năng mỗi ngày.

Bước 4: Kiểm tra đường ống phân phối khí

Đây là khu vực chiếm tỷ lệ lớn nhất trong tổng Pressure Drop của hệ thống.

Kỹ sư sẽ kiểm tra:

• đường kính ống
• chiều dài tuyến ống
• số lượng co 90°
• số lượng van
• các đoạn thu nhỏ đường kính
• điểm đấu nối mở rộng sau này

Một hệ thống được thiết kế tốt nên:

• sử dụng đường ống dạng vòng (Loop System)
• hạn chế co gấp
• tránh sử dụng quá nhiều ống mềm
• giảm tối đa điểm nối ren

Đối với các nhà máy có diện tích lớn, đường ống vòng giúp cân bằng áp suất giữa các khu vực và giảm hiện tượng tụt áp ở các điểm xa máy nén.

Bước 5: Kiểm tra bình chứa khí

Bình chứa khí không chỉ có nhiệm vụ lưu trữ khí nén mà còn giúp ổn định áp suất khi tải thay đổi đột ngột.

Nếu bình chứa quá nhỏ:

• áp suất dao động liên tục
• máy nén chuyển tải nhiều
• Pressure Drop tăng nhanh khi nhiều thiết bị cùng hoạt động.

Thông thường, dung tích bình nên được lựa chọn phù hợp với:

• lưu lượng máy nén
• chế độ sử dụng
• đặc điểm dây chuyền sản xuất

Bước 6: Kiểm tra rò rỉ khí nén

Theo kinh nghiệm thực tế, nhiều hệ thống sau 5–7 năm vận hành có tỷ lệ thất thoát khí từ 15–30%, thậm chí cao hơn nếu không được kiểm tra định kỳ.

Các vị trí cần kiểm tra gồm:

• đầu nối nhanh
• van bi
• ống PU
• khớp nối
• xy lanh
• van điện từ
• gioăng cao su

Giải pháp hiệu quả nhất là sử dụng thiết bị phát hiện rò rỉ bằng sóng siêu âm (Ultrasonic Leak Detector), giúp xác định chính xác vị trí rò rỉ ngay cả trong môi trường sản xuất có nhiều tiếng ồn.

Bước 7: Đánh giá lưu lượng tiêu thụ thực tế

Rất nhiều hệ thống được mở rộng thêm máy móc nhưng vẫn sử dụng cấu hình khí nén ban đầu.

Khi lưu lượng sử dụng tăng lên:

• vận tốc khí trong đường ống tăng
• tổn thất áp suất tăng
• máy sấy quá tải
• bộ lọc quá tải
• bình chứa không đủ dung tích

Trong trường hợp này, giải pháp không chỉ là thay máy nén công suất lớn hơn mà cần đánh giá lại toàn bộ hệ thống để lựa chọn cấu hình phù hợp.

Checklist giúp giảm Pressure Drop hệ thống khí nén

Để duy trì hiệu suất ổn định, doanh nghiệp nên thực hiện kiểm tra định kỳ theo các hạng mục sau:

☑ Đo áp suất tại đầu ra máy nén.

☑ Đo áp suất trước và sau máy sấy.

☑ Đo chênh áp trên từng bộ lọc.

☑ Kiểm tra rò rỉ toàn bộ hệ thống.

☑ Kiểm tra kích thước và lưu lượng đường ống.

☑ Kiểm tra bình chứa khí.

☑ Đánh giá lưu lượng tiêu thụ thực tế.

☑ Kiểm tra dữ liệu vận hành của máy nén khí Hitachi.

☑ Thực hiện bảo trì theo đúng khuyến nghị của nhà sản xuất.

Câu hỏi thường gặp (FAQ)

Pressure Drop bao nhiêu là bình thường?

Đối với đa số hệ thống công nghiệp, tổng tổn thất áp suất từ đầu ra máy nén đến điểm sử dụng nên duy trì dưới 0,5 bar. Nếu vượt 0,7–1,0 bar, doanh nghiệp nên kiểm tra lại toàn bộ hệ thống.

Có nên tăng áp suất máy nén khi bị tụt áp?

Không nên xem đây là giải pháp lâu dài. Việc tăng áp suất chỉ bù đắp phần áp suất bị mất, trong khi nguyên nhân gốc như đường ống, bộ lọc, máy sấy hoặc rò rỉ vẫn tồn tại. Điều này làm tăng điện năng tiêu thụ và giảm tuổi thọ thiết bị.

Bao lâu nên kiểm tra Pressure Drop?

Nên kiểm tra tối thiểu 6 tháng/lần. Với các nhà máy vận hành liên tục hoặc yêu cầu khí nén ổn định cao, nên kiểm tra theo quý và kết hợp đo chênh áp sau các thiết bị xử lý khí.

Kết luận

Pressure Drop hệ thống khí nén là một trong những nguyên nhân âm thầm làm tăng chi phí vận hành và giảm hiệu suất của toàn bộ dây chuyền sản xuất. Nếu chỉ xử lý bằng cách tăng áp suất máy nén, doanh nghiệp có thể phải trả giá bằng hóa đơn điện cao hơn và tuổi thọ thiết bị giảm sút.

Đối với hệ thống khí nén Hitachi, việc kiểm tra định kỳ, bảo trì đúng kỹ thuật, tối ưu đường ống và lựa chọn thiết bị xử lý khí phù hợp sẽ giúp kiểm soát Pressure Drop hiệu quả, đảm bảo áp suất ổn định tại điểm sử dụng và tối ưu tổng chi phí sở hữu (TCO).

Nếu doanh nghiệp đang gặp tình trạng tụt áp, máy nén chạy tải liên tục hoặc chi phí điện tăng bất thường, hãy tiến hành đánh giá tổng thể hệ thống thay vì chỉ điều chỉnh áp suất cài đặt. Một quy trình kiểm tra bài bản sẽ giúp xác định đúng nguyên nhân và đưa ra giải pháp tối ưu, mang lại hiệu quả bền vững cho hệ thống khí nén.
